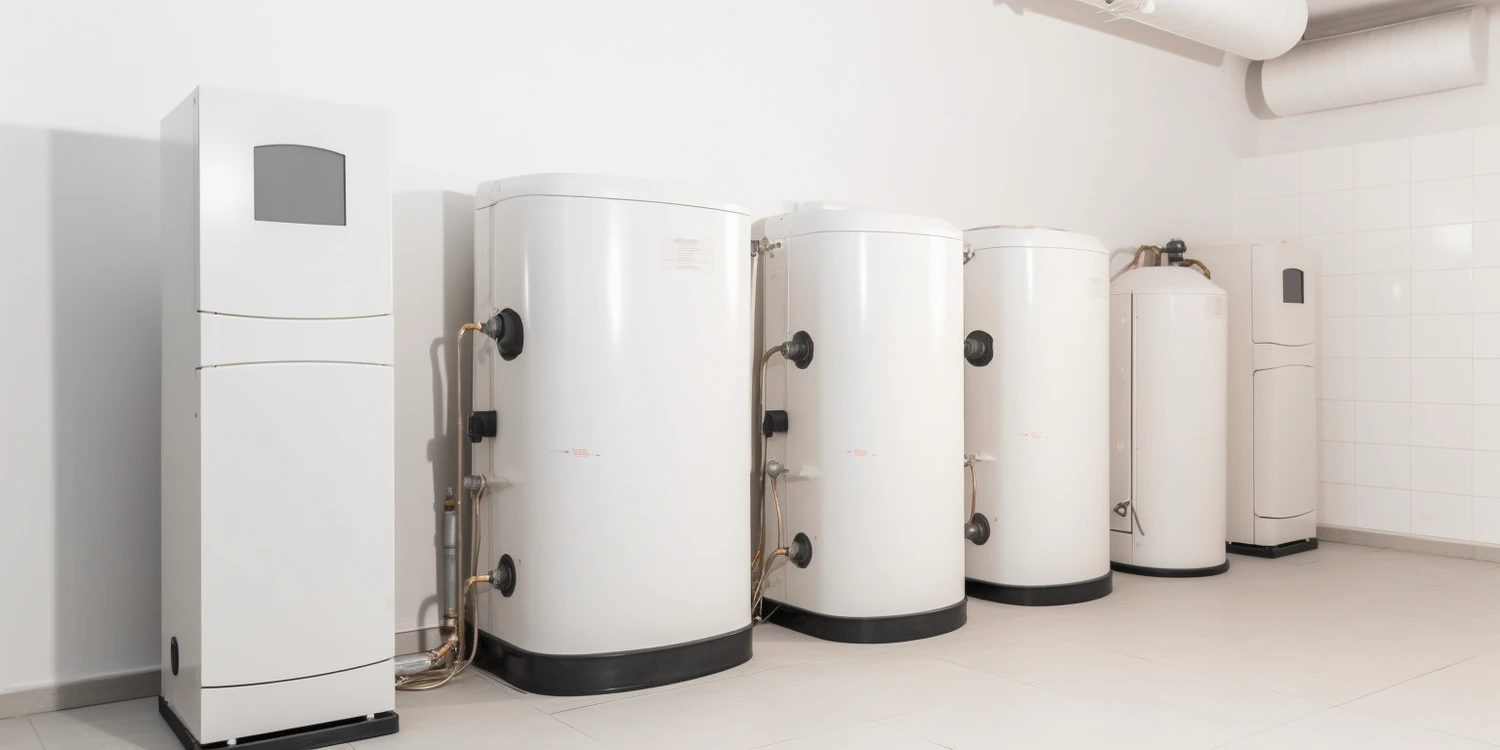

Pompy ciepła to coraz popularniejsze rozwiązanie w dziedzinie ogrzewania budynków, cenione za swoją efektywność energetyczną i ekologiczny charakter. Ich działanie opiera się na zasadzie przenoszenia energii cieplnej z jednego miejsca do drugiego, zamiast jej bezpośredniego wytwarzania. W odróżnieniu od tradycyjnych systemów grzewczych, które spalają paliwa kopalne, pompy ciepła wykorzystują naturalne źródła energii dostępne w otoczeniu – powietrze, wodę lub grunt. Kluczem do ich efektywności jest zdolność do „pompowania” ciepła nawet wtedy, gdy temperatura zewnętrzna jest niska, co czyni je wszechstronnym i ekonomicznym wyborem dla wielu gospodarstw domowych i firm.
Zasada działania pompy ciepła jest analogiczna do działania lodówki, jednak odwrócona. Lodówka odbiera ciepło z wnętrza i oddaje je na zewnątrz, utrzymując niską temperaturę wewnątrz. Pompa ciepła działa odwrotnie – pobiera ciepło z otoczenia o niższej temperaturze (np. z powietrza zewnętrznego) i przekazuje je do systemu grzewczego budynku, podnosząc jego temperaturę. Ten proces jest możliwy dzięki zastosowaniu specjalnego czynnika chłodniczego, który krąży w zamkniętym obiegu, ulegając zmianom stanu skupienia pod wpływem ciśnienia i temperatury. Zrozumienie tego cyklu jest kluczowe do pełnego docenienia, jak pompy ciepła są w stanie efektywnie ogrzewać nasze domy.
Ważnym aspektem efektywności pomp ciepła jest współczynnik COP (Coefficient of Performance). Określa on stosunek ilości uzyskanej energii cieplnej do ilości zużytej energii elektrycznej. Dobra pompa ciepła może osiągać COP na poziomie 3, 4, a nawet 5, co oznacza, że z każdej zużytej kilowatogodziny energii elektrycznej jest w stanie dostarczyć 3, 4 lub 5 kilowatogodzin energii cieplnej. Taka wysoka efektywność sprawia, że pompy ciepła są nie tylko ekologiczne, ale także mogą znacząco obniżyć rachunki za ogrzewanie w porównaniu do tradycyjnych metod.
Zrozumienie podstawowych elementów konstrukcyjnych pompy ciepła
Aby w pełni zrozumieć, jak działają pompy ciepła, warto przyjrzeć się ich podstawowym elementom konstrukcyjnym. Każda pompa ciepła, niezależnie od typu źródła ciepła, składa się z kluczowych komponentów, które wspólnie tworzą zamknięty cykl termodynamiczny. Do najważniejszych z nich należą parownik, sprężarka, skraplacz oraz zawór rozprężny. Te cztery elementy współpracują ze sobą, aby efektywnie przetwarzać energię cieplną z otoczenia na ciepło potrzebne do ogrzewania budynku. Ich prawidłowe funkcjonowanie i wzajemne oddziaływanie jest fundamentem działania całego urządzenia.
Parownik jest miejscem, gdzie czynnik chłodniczy, znajdujący się w stanie ciekłym lub gazowym pod niskim ciśnieniem, absorbuje ciepło z otoczenia. Niezależnie od tego, czy jest to powietrze, woda gruntowa czy ciepło z gruntu, parownik odbiera je i powoduje odparowanie czynnika chłodniczego. Następnie sprężarka, napędzana energią elektryczną, zwiększa ciśnienie i temperaturę gazowego czynnika chłodniczego. To kluczowy etap, w którym energia elektryczna jest zamieniana na energię cieplną w postaci gorącego gazu. Im wydajniejsza sprężarka, tym lepsze parametry pracy całej pompy.
Po sprężeniu, gorący gaz pod wysokim ciśnieniem trafia do skraplacza. Tutaj czynnik chłodniczy oddaje ciepło do systemu grzewczego budynku – może to być woda w instalacji centralnego ogrzewania lub powietrze w systemie nadmuchowym. Podczas oddawania ciepła, gaz skrapla się, ponownie przechodząc w stan ciekły. Ostatnim elementem jest zawór rozprężny, który obniża ciśnienie i temperaturę ciekłego czynnika chłodniczego, przygotowując go do ponownego obiegu w parowniku. Ten nieustanny cykl pozwala na efektywne i ciągłe pozyskiwanie oraz dystrybucję ciepła.
Główne typy pomp ciepła i ich specyfika działania
Pompy ciepła powietrze-woda to najczęściej wybierane rozwiązanie, ze względu na stosunkowo niski koszt instalacji i łatwość montażu. Pobierają one ciepło z powietrza zewnętrznego, nawet przy ujemnych temperaturach, i przekazują je do wody krążącej w systemie centralnego ogrzewania oraz do podgrzewania ciepłej wody użytkowej. Ich wydajność może spadać w bardzo niskich temperaturach, dlatego często wymagają wsparcia dodatkowego źródła ciepła, np. grzałki elektrycznej, lub są dobierane z zapasem mocy. Nowoczesne jednostki potrafią jednak efektywnie pracować nawet przy temperaturach sięgających -25°C.
Pompy ciepła gruntowe (geotermalne) wykorzystują stabilne źródło ciepła, jakim jest ziemia. Dzielą się na dwa główne typy: pionowe i poziome. Pompy z pionowymi wymiennikami pobierają ciepło z głębszych warstw gruntu za pomocą pionowych odwiertów. Pompy z poziomymi wymiennikami wykorzystują ciepło z płytszych warstw, wymagając większej powierzchni działki do ułożenia kolektora. Choć ich instalacja jest droższa i bardziej skomplikowana, pompy gruntowe charakteryzują się bardzo wysoką stabilnością pracy i efektywnością przez cały rok, niezależnie od warunków atmosferycznych.
Pompy ciepła woda-woda czerpią energię cieplną z wód gruntowych lub powierzchniowych (rzeki, jeziora). Jest to bardzo efektywne źródło ciepła, które pozwala na uzyskanie wysokiego współczynnika COP. Wymagane jest jednak posiadanie dostępu do odpowiedniego źródła wody oraz pozwolenia na jej pobór i zrzut. System składa się z dwóch studni – jednej czerpalnej i drugiej powrotnej. Woda jest pompowana ze studni czerpalnej, przepływa przez wymiennik ciepła pompy, oddając swoją energię, a następnie jest zwracana do ziemi lub cieku wodnego.
Cykl pracy pompy ciepła krok po kroku dla pełnego zrozumienia
Pełne zrozumienie tego, jak działają pompy ciepła, wymaga szczegółowego prześledzenia cyklu pracy czynnika chłodniczego. Jest to nieustający proces, który powtarza się wielokrotnie w ciągu godziny, zapewniając ciągłe dostarczanie ciepła do ogrzewanego obiektu. Każdy etap cyklu jest precyzyjnie zaprojektowany, aby maksymalnie wykorzystać dostępne zasoby energetyczne i zapewnić optymalną wydajność systemu. Poznajmy ten mechanizm krok po kroku.
Pierwszym etapem jest parowanie. Czynnik chłodniczy, pod wpływem niskiego ciśnienia i temperatury, krążąc w parowniku, pobiera ciepło z zewnętrznego źródła. Może to być powietrze, woda gruntowa lub ziemia. Ciepło to powoduje przejście czynnika z fazy ciekłej w gazową. Nawet jeśli temperatura powietrza jest niska, zawiera ono w sobie energię cieplną, którą pompa jest w stanie efektywnie wykorzystać. To właśnie ten etap pozwala na „darmowe” pobieranie energii z otoczenia.
Następnie gazowy czynnik chłodniczy trafia do sprężarki. Sprężarka, napędzana silnikiem elektrycznym, zwiększa ciśnienie czynnika, co w konsekwencji podnosi jego temperaturę do poziomu wystarczającego do ogrzania budynku. Im wyższe ciśnienie i temperatura, tym więcej energii cieplnej jest dostępne. Ten proces jest najbardziej energochłonny w całym cyklu, jednak dzięki wysokiemu COP, zużycie energii elektrycznej jest znacznie niższe niż przy tradycyjnych metodach ogrzewania.
Po sprężeniu, gorący gaz pod wysokim ciśnieniem przepływa przez skraplacz. Tutaj czynnik oddaje zgromadzone ciepło do instalacji grzewczej budynku, na przykład do wody w obiegu centralnego ogrzewania lub do systemu ogrzewania podłogowego. W procesie oddawania ciepła czynnik chłodniczy skrapla się, ponownie przechodząc w stan ciekły. Jest to moment, w którym faktycznie dostarczane jest ciepło do naszego domu. Na końcu zawór rozprężny obniża ciśnienie i temperaturę czynnika, przygotowując go do ponownego obiegu w parowniku.
Współczynnik COP pompy ciepła i jego znaczenie dla efektywności
Współczynnik COP (Coefficient of Performance) jest kluczowym wskaźnikiem efektywności energetycznej pomp ciepła. Mówi nam, ile jednostek energii cieplnej pompa jest w stanie wyprodukować w stosunku do jednej jednostki zużytej energii elektrycznej. Na przykład, pompa ciepła o COP równym 4 oznacza, że z każdej zużytej kilowatogodziny prądu jest w stanie dostarczyć 4 kilowatogodziny ciepła. Im wyższy współczynnik COP, tym bardziej ekonomiczna i ekologiczna jest pompa ciepła, co przekłada się na niższe rachunki za ogrzewanie i mniejszy ślad węglowy.
Warto jednak pamiętać, że współczynnik COP nie jest stały i może się zmieniać w zależności od wielu czynników. Największy wpływ na jego wartość mają przede wszystkim temperatura źródła dolnego (czyli temperatura powietrza, wody lub gruntu, z którego pompa pobiera ciepło) oraz temperatura źródła górnego (czyli temperatura, do jakiej pompa musi podgrzać czynnik w systemie grzewczym). Im większa różnica między tymi temperaturami, tym niższy będzie współczynnik COP.
Dlatego też, podczas projektowania systemu grzewczego z pompą ciepła, kluczowe jest odpowiednie dobranie mocy urządzenia do zapotrzebowania budynku na ciepło oraz rodzaju źródła dolnego. Pompy ciepła typu powietrze-woda będą miały niższy COP przy niskich temperaturach zewnętrznych, podczas gdy pompy gruntowe lub wodne, korzystające ze stabilniejszych źródeł ciepła, mogą utrzymywać wysoki współczynnik COP przez cały rok. Producenci podają zazwyczaj COP dla określonych warunków pracy (np. A7/W35, co oznacza temperatura powietrza 7°C i temperatura wody na wyjściu 35°C), co pozwala na porównanie różnych modeli.
Kolejnym ważnym wskaźnikiem, szczególnie dla pomp ciepła wykorzystywanych do chłodzenia latem, jest sezonowy współczynnik efektywności SCOP (Seasonal Coefficient of Performance) dla ogrzewania lub SEER (Seasonal Energy Efficiency Ratio) dla chłodzenia. SCOP uwzględnia zmienne warunki temperaturowe w ciągu całego sezonu grzewczego, dając bardziej realistyczny obraz efektywności urządzenia w dłuższym okresie. Jest to parametr, który coraz częściej brane jest pod uwagę przy wyborze pompy ciepła, ponieważ lepiej odzwierciedla jej rzeczywiste oszczędności.
Różnice w działaniu pomp ciepła zasilanych elektrycznie
Choć wszystkie pompy ciepła działają na podobnej zasadzie termodynamicznej, istnieją pewne różnice w ich działaniu, wynikające głównie ze sposobu pozyskiwania energii i jej dystrybucji. Zrozumienie tych subtelności jest ważne dla prawidłowego doboru i optymalnego wykorzystania urządzenia. Każdy typ pompy ciepła został zaprojektowany tak, aby jak najlepiej odpowiadać specyficznym warunkom i potrzebom.
Pompy ciepła typu powietrze-woda, ze względu na to, że pobierają ciepło z powietrza zewnętrznego, muszą radzić sobie ze zmiennymi temperaturami otoczenia. W chłodniejsze dni, gdy zapotrzebowanie na ciepło jest największe, temperatura powietrza jest najniższa, co naturalnie obniża efektywność pompy (niższy COP). W odpowiedzi na to, nowoczesne pompy powietrze-woda wykorzystują zaawansowane technologie, takie jak inwerterowe sterowanie sprężarką, które pozwala na płynną regulację mocy grzewczej i dostosowanie jej do aktualnych potrzeb. Dodatkowo, wyposażone są w funkcje odszraniania parownika, które zapobiegają oblodzeniu i utrzymują wysoką wydajność nawet w trudnych warunkach.
Pompy ciepła typu gruntowego i wodnego, korzystając ze stabilnych źródeł ciepła, charakteryzują się większą przewidywalnością działania. Temperatura gruntu na głębokości kilku metrów lub temperatura wód gruntowych jest stosunkowo stała przez cały rok, co pozwala na utrzymanie wysokiego i stabilnego współczynnika COP. W przypadku pomp gruntowych, kluczowe jest prawidłowe zaprojektowanie i wykonanie instalacji kolektora – poziomego lub pionowego – tak, aby zapewnić odpowiednią powierzchnię wymiany ciepła. Pompy woda-woda wymagają z kolei odpowiedniego systemu dystrybucji wody, który zapewni jej ciągły przepływ i możliwość efektywnego oddawania ciepła.
Istotną kwestią jest również rodzaj instalacji grzewczej w budynku. Pompy ciepła najlepiej współpracują z niskotemperaturowymi systemami grzewczymi, takimi jak ogrzewanie podłogowe lub grzejniki niskotemperaturowe. W takich systemach wymagana temperatura zasilania jest niższa (zazwyczaj 30-45°C), co pozwala pompie pracować z wyższym COP. W przypadku istniejących budynków z tradycyjnymi grzejnikami, może być konieczne ich powiększenie lub zastosowanie dodatkowego źródła ciepła, aby zapewnić komfortową temperaturę przy niższej temperaturze zasilania z pompy ciepła.
„`
